以下提供试验中记录的图表，其中蓝色的曲线代表放电电流，数值见右侧坐标；红色曲线代表放电电压，数值见左侧坐标；横坐标指示放电时间。理想的波形放电电压应该是平稳没有波动的。

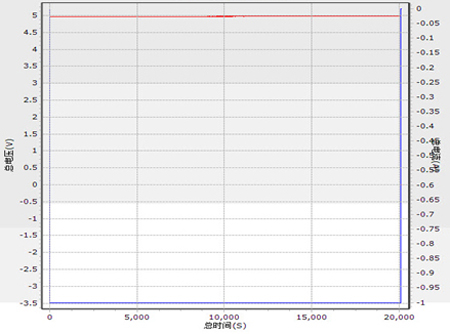

符合标准要求的输出波形

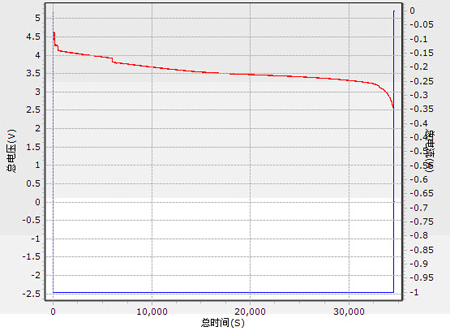

不符合标准要求的输出波形
（三）移动电源的额定容量、电池能量指的是什么？容量虚标？
检测结果表明，60批次样品中有26批次样品不能满足标准要求，符合率仅为56.7%。其中10批次样品涉嫌容量虚标，占所有样品的16.7%，最严重的容量虚标，电池容量只能达到制造商明示值的56%，10000mAh的电芯实际上只有5600mAh。目前市场上销售的产品上标注的额定容量是移动电源电芯的容量，标准上称为电池能量。因为电芯的电压为3.7V，不能直接为智能手机充电，需要经过升压电路将电压升到USB标准电压5V后才能为智能手机充电，CIAPS0001-2014 《USB接口类移动电源》标准规定的额定容量就是5V时的容量。例如10000mAh的电池能量，理论上完全转换的移动电源额定容量为7400mAh。消费者需要注意这两者的不同。
有鉴于此，民航引入Wh这个单位，它指的是电压乘以电流的结果。电池能量10000mAh/3.7V与理论额定容量7400mAh/5V都相当于民航规定的37Wh，不容易引起误解，例如民航规定“严禁携带额定能量超过160Wh的充电宝”，这160Wh相当于43000 mAh电池能量移动电源产品。
从样品实际情况来看，目前市场上销售的移动电源产品所标识的容量均为标准定义的电池能量，按照标准检验得到的是移动电源实际能够释放的能量，两者之间不能直接比较，为此我们把实测额定容量数据理论折算成电池能量，再利用产品实测的效率数据，换算成电池能量的检测值，然后与产品上标称的电池能量进行比较，判断产品是否符合标准要求。对于两者相差达到10%以上则认为涉嫌容量虚标。
